شیر یکطرفه هشداردهنده
Wet Alarm Valve

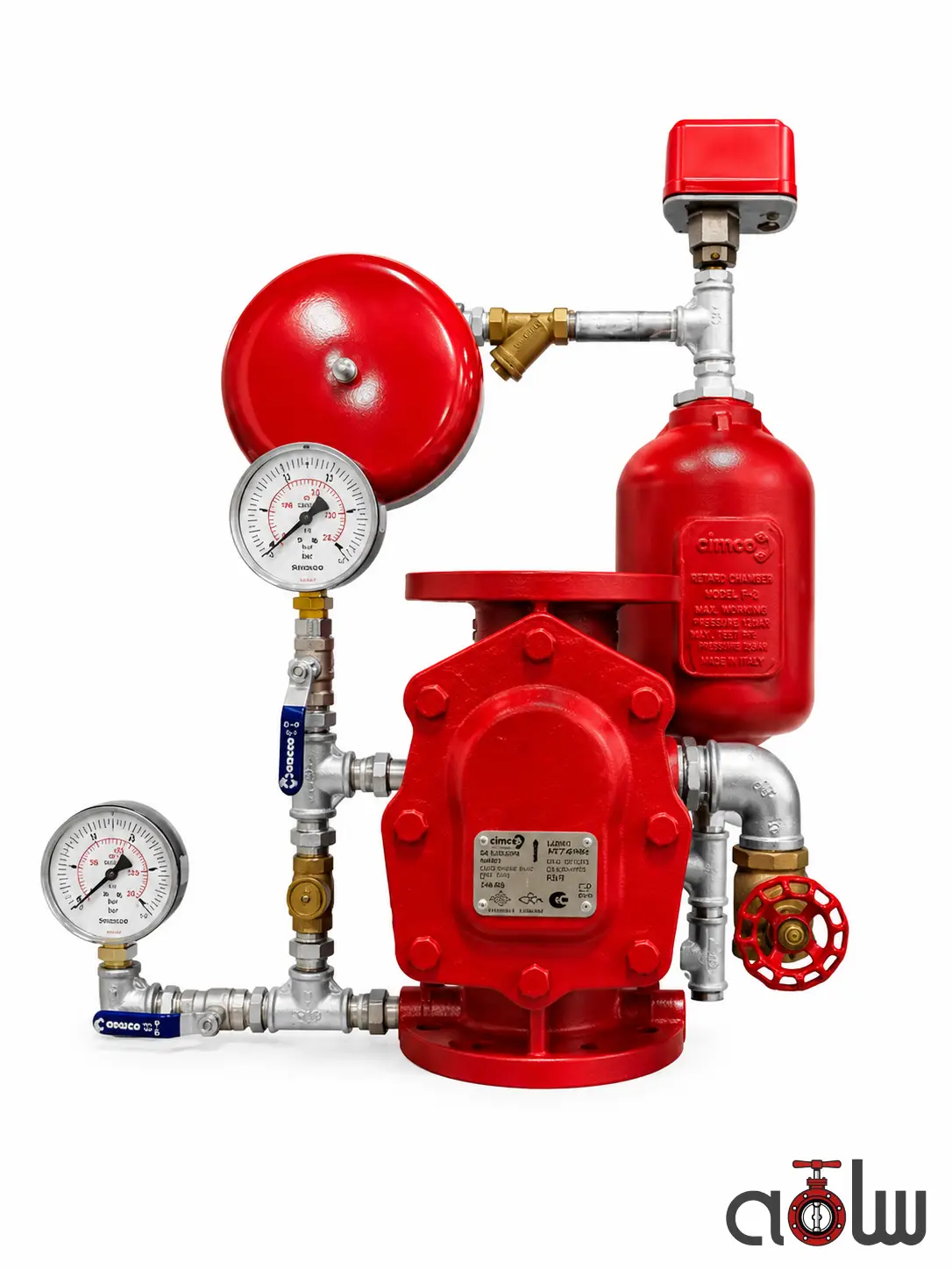

شیر هشداردهنده سیستم تر (Wet Alarm Valve) تجهیز اصلی رایزر اسپرینکلر در سیستمهای تر است که علاوه بر کنترل جریان، با فعال شدن اسپرینکلرها آلارم مکانیکی یا الکتریکی ایجاد میکند و از برگشت آب به منبع تأمین جلوگیری مینماید.
توضیحات فنی
- مجموعه شیر هشدار برای سیستم اسپرینکلر تر (Wet Pipe)
- شامل بدنه شیر، محفظه آلارم و اتصالات گنگ یا فلوسوئیچ
- نصب در رایزر اصلی یا ورودی زونهای بزرگ
- طراحی برای کار مداوم تحت فشار در حالت آمادهباش
مشخصات فنی رایج
- سایز متداول: ۲″ تا ۸″ بسته به دبی طراحی
- فشار کاری: معمولاً ۱۷۵ یا ۳۰۰ PSI
- اتصال فلنجی مطابق کلاس فشار پروژه
- بدنه چدن داکتیل با پوشش اپوکسی
- قابلیت نصب Bypass و تجهیزات تست دورهای
سایر مشخصات و جزئیات
عملکرد
- در حالت عادی آب تحت فشار در سمت بالادست و شبکه اسپرینکلر قرار دارد.
- با باز شدن یک یا چند اسپرینکلر، جریان آب از محفظه آلارم عبور کرده و هشدار فعال میشود.
- سیگنال به گنگ مکانیکی، فلوسوئیچ یا پنل اعلام حریق ارسال میگردد.
- دیسک یکطرفه از برگشت جریان و اختلال در منبع آب جلوگیری میکند.
محل نصب
- رایزر اصلی ساختمان یا ورودی هر زون بزرگ
- موتورخانه و اتاق تجهیزات آتشنشانی
- همراستا با نقشه هیدرولیک و الزامات NFPA
مزایا
- اعلام سریع فعال شدن سیستم اسپرینکلر
- یکپارچگی با تجهیزات اعلام حریق و BMS
- عملکرد پایدار در شرایط دائم تحت فشار
- نگهداری و تست دورهای استاندارد
استانداردها
- مطابق الزامات NFPA 13 و NFPA 72 برای سیستمهای تر
- مدلهای UL / FM در پروژههای تأییدشده
- سازگار با گنگ آلارم و فلوسوئیچهای رایج بازار
