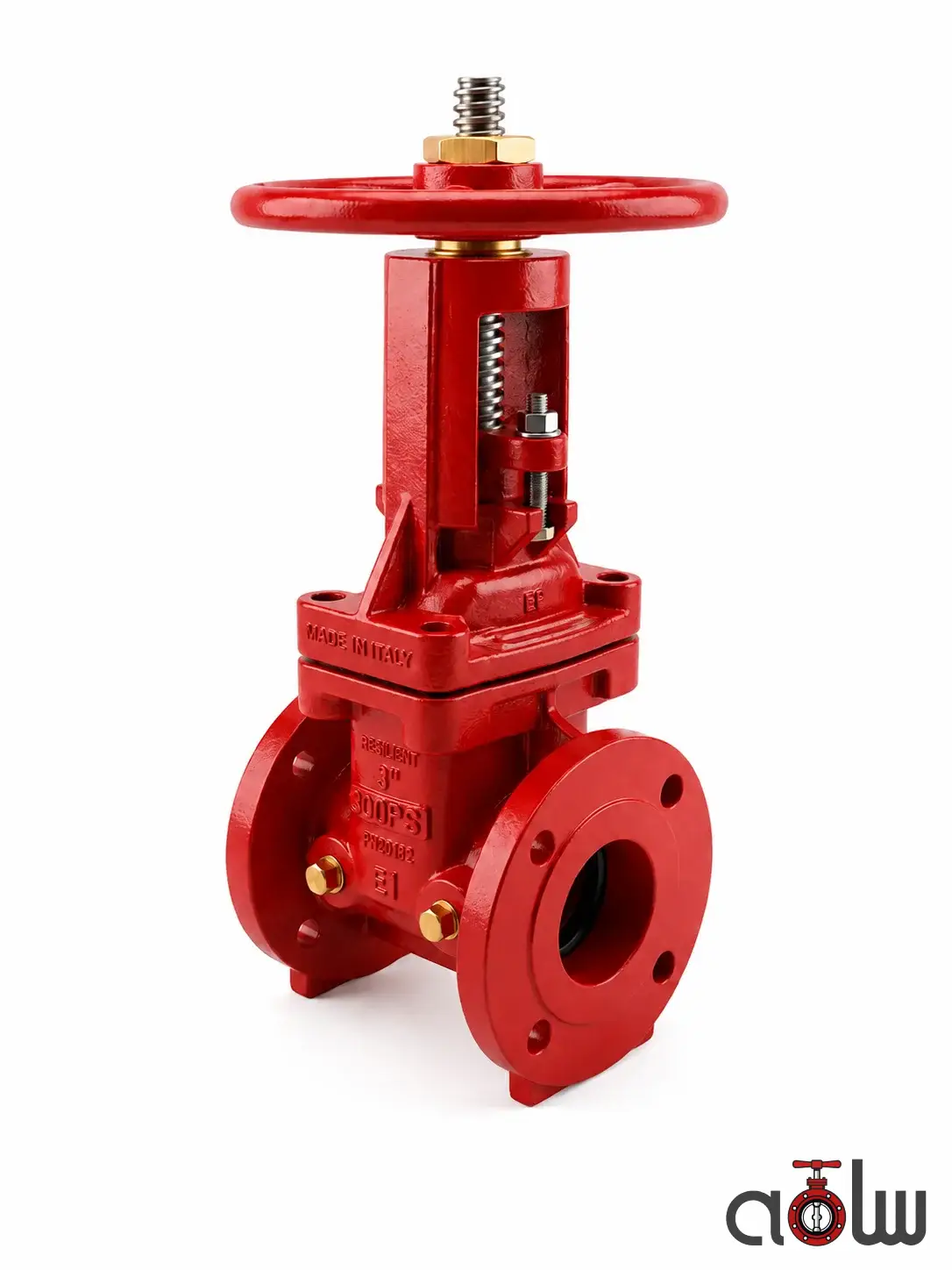

شیر دروازهای OS&Y
OS&Y Gate Valve
شیر دروازهای OS&Y (Outside Screw and Yoke Gate Valve) برای قطع و وصل کامل جریان آب در سیستمهای اطفاء حریق و شبکههای لولهکشی صنعتی استفاده میشود. طراحی محور صعودی این شیر امکان مشاهده وضعیت باز یا بسته بودن شیر را بهصورت مستقیم فراهم کرده و آن را به یکی از تجهیزات رایج در موتورخانهها و رایزرهای آتشنشانی تبدیل میکند.
توضیحات فنی
- شیر دروازهای با طراحی محور صعودی (OS&Y)
- مناسب قطع و وصل کامل جریان آب در سیستم اطفاء حریق
- دارای فلکه دستی برای باز و بسته کردن شیر
- قابلیت مشاهده وضعیت شیر از طریق موقعیت محور رزوهای
مشخصات فنی رایج
- سایز متداول: ۲″ تا ۱۲″ یا بیشتر بسته به پروژه
- فشار کاری: معمولاً ۱۷۵ تا ۳۰۰ PSI
- نوع اتصال: فلنجی مطابق استانداردهای رایج لولهکشی
- جنس بدنه: چدن داکتیل یا فولاد با پوشش مقاوم در برابر خوردگی
- قابلیت تجهیز به Supervisory Switch در برخی مدلها
سایر مشخصات و جزئیات
عملکرد
- با چرخش فلکه، گیت داخلی بهصورت عمودی حرکت کرده و مسیر جریان باز یا بسته میشود.
- در حالت باز کامل، افت فشار بسیار کمی در مسیر ایجاد میشود.
- بالا آمدن محور نشاندهنده باز بودن شیر و پایین رفتن آن نشاندهنده بسته بودن شیر است.
- طراحی OS&Y امکان بازرسی سریع وضعیت شیر در سیستمهای ایمنی را فراهم میکند.
محل نصب
- رایزرهای آتشنشانی و موتورخانه ساختمان
- قبل یا بعد از تجهیزات زون اسمبلی و شبکه اسپرینکلر
- خطوط اصلی توزیع آب اطفاء حریق
مزایا
- قابلیت تشخیص سریع وضعیت باز یا بسته بودن شیر
- افت فشار پایین در حالت باز کامل
- مناسب پروژههای دارای الزامات ایمنی و آتشنشانی
- دوام و قابلیت اطمینان بالا در شرایط دائم آمادهباش
استانداردها
- قابل استفاده مطابق الزامات رایج NFPA در سیستمهای اطفاء حریق
- دارای استانداردهای رایج UL / FM در مدلهای تأییدشده
- مناسب پروژههای ساختمانی، صنعتی و تأسیساتی
