شیر پروانهای با ارسال سیگنال
Butterfly Valve with Signal Output

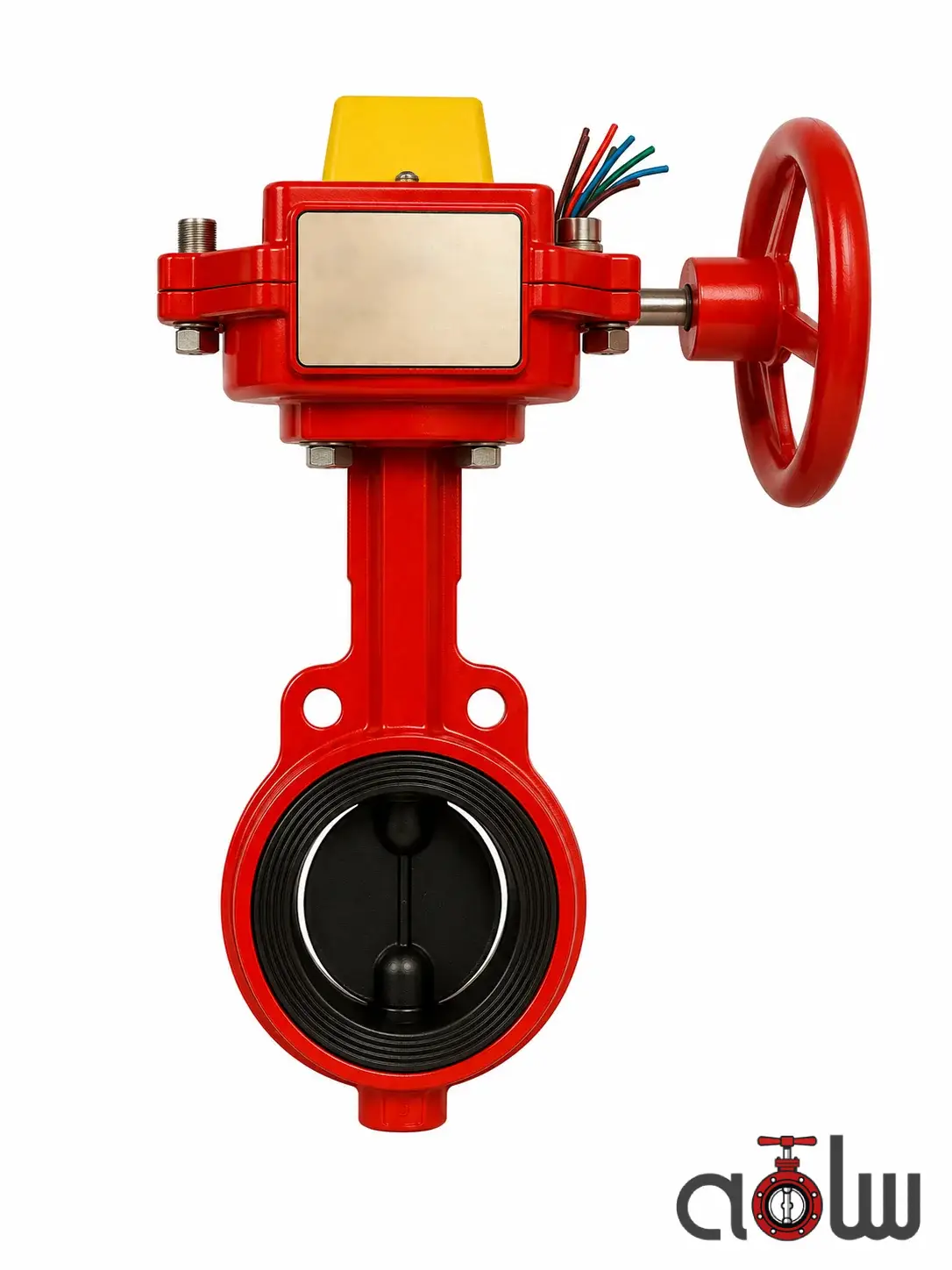

شیر پروانهای (Butterfly Valve) با گیربکس و میکروسوئیچ الکتریکی (Supervisory Switch) برای قطع و وصل جریان آب در سیستمهای اطفاء حریق و ارسال وضعیت شیر به پنل اعلام حریق.
توضیحات فنی
- نوع شیر: پروانهای (Butterfly Valve) با دیسک گردان داخل بدنه
- کاربرد: قطع و وصل یا کنترل جریان آب در سیستم اطفاء حریق (Fire Fighting System)
- مجهز به گیربکس دستی (Handwheel + Gearbox) برای گشایش آسانتر
- سوئیچ نظارتی (Tamper / Supervisory Switch) برای گزارش وضعیت باز یا بسته به پنل
مشخصات فنی رایج
- سایز لوله: معمولاً ۲″ تا ۸″ (بسته به مدل و دبی مورد نیاز)
- فشار کاری: متداول تا ۱۷۵–۳۰۰ PSI در شبکه اسپرینکلر
- نوع اتصال: فلنجی یا دندهای مطابق استاندارد پروژه
- خروجی سوئیچ: کنتاکت خشک NO/NC برای اتصال به حلقه اعلام حریق
سایر مشخصات و جزئیات
عملکرد
- با چرخاندن فلکه، دیسک داخل بدنه حدود ۹۰ درجه میچرخد و مسیر آب باز یا بسته میشود.
- گیربکس نیروی لازم برای چرخش را کاهش میدهد و در پروژههای بزرگ کاربردیتر است.
- جعبه قرمز میکروسوئیچ همراه سیمکشی، تغییر وضعیت شیر را به سیستم اعلام حریق منتقل میکند.
- بسته شدن غیرمجاز شیر (مثلاً هنگام تعمیر) بلافاصله آلارم «شیر بسته» ایجاد میکند.
محل نصب در زون اسمبلی
- روی لوله اصلی یا شاخه ورودی زون، معمولاً قبل از فلوسوئیچ و شیر تست
- امکان قطع ایزوله زون برای تعمیر، شارژ یا تست دورهای
- هماهنگ با شیر کنترل (Control Valve) و نقشه هیدرولیک پروژه
استانداردها و مزایا
- مطابق الزامات رایج UL / FM در پروژههای تأییدشده آتشنشانی
- قابلیت اطمینان بالا در شرایط دائم آمادهباش
- نصب و سرویس دورهای ساده
- جلوگیری از خاموش ماندن بیصدا شیر و خطر از کار افتادن بخشی از سیستم
