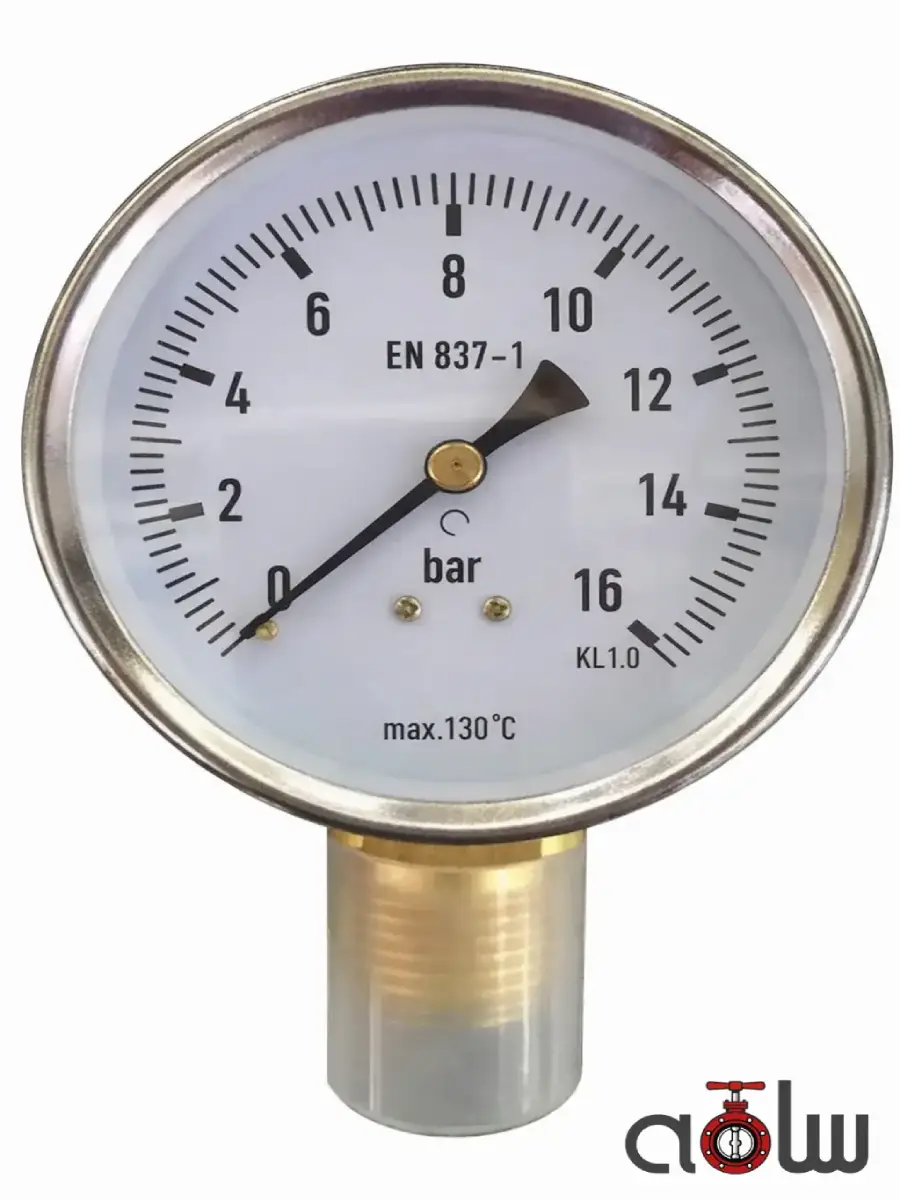

مانومتر (فشارسنج)
Pressure Gauge
مانومتر (Pressure Gauge / Manometer) برای اندازهگیری و نمایش فشار سیالات در خطوط اطفاء حریق و تأسیسات — ابزار ضروری پایش فشار زون، رایزر و موتورخانه در بازرسیهای دورهای.
رنج و دقت اندازهگیری
- رنج متداول: ۰ تا ۱۶ bar — مناسب فشار کاری شبکه اسپرینکلر و بوستر
- استاندارد ساخت: EN 837-1
- کلاس دقت KL 1.0 (خطای حداکثر ±۱٪ از فول اسکیل)
- مناسب مصارف صنعتی، تأسیساتی و پروژههای اجرایی
مشخصات فیزیکی
- اتصال از پایین (Bottom Connection) — رزوه برنجی ¼″ یا ½″ BSP / NPT
- قاب فلزی محکم، صفحه سفید با درجهبندی مشکی خوانا
- عقربه فلزی با دید مناسب در نور کم موتورخانه
- قطر صفحه رایج: ۶۳ mm یا ۱۰۰ mm بسته به مدل
سایر مشخصات و جزئیات
دمای کاری و شرایط محیط
- حداکثر دمای کاری حدود ۱۳۰°C
- قابل استفاده با آب سرد، آب گرم سبک و سیالات غیرخورنده
- نصب در محیطهای موتورخانه و رایزر با رطوبت متوسط
نحوه استفاده در پروژه
- نصب روی نقطهای از لوله که فشار زون یا شاخه را نمایندگی میکند.
- قرائت فشار در بازرسی دورهای و مقایسه با مقدار طراحی.
- کمک به تشخیص افت فشار، نشتی احتمالی یا مشکل پمپ / شیر.
- ثبت در چکلیست نگهداری ساختمانهای دارای سیستم اطفاء.
محل نصب در زون اسمبلی
- روی لوله افقی زون، نزدیک شیر کنترل یا پس از اتصال اصلی
- در دسترس برای اپراتور در بازدیدهای ماهانه یا فصلی
- همجهت با سایر ابزار پایش (فلوسوئیچ، شیر نظارتی)
مزایا
- دقت و پایداری مناسب برای پروژههای رسمی
- قیمت اقتصادی نسبت به سنسورهای الکترونیکی پیچیده
- نصب و تعویض ساده بدون قطع طولانی سیستم
- سازگار با استانداردهای رایج تجهیزات آتشنشانی
