شیر تست و تخلیه
Test & Drain Valve

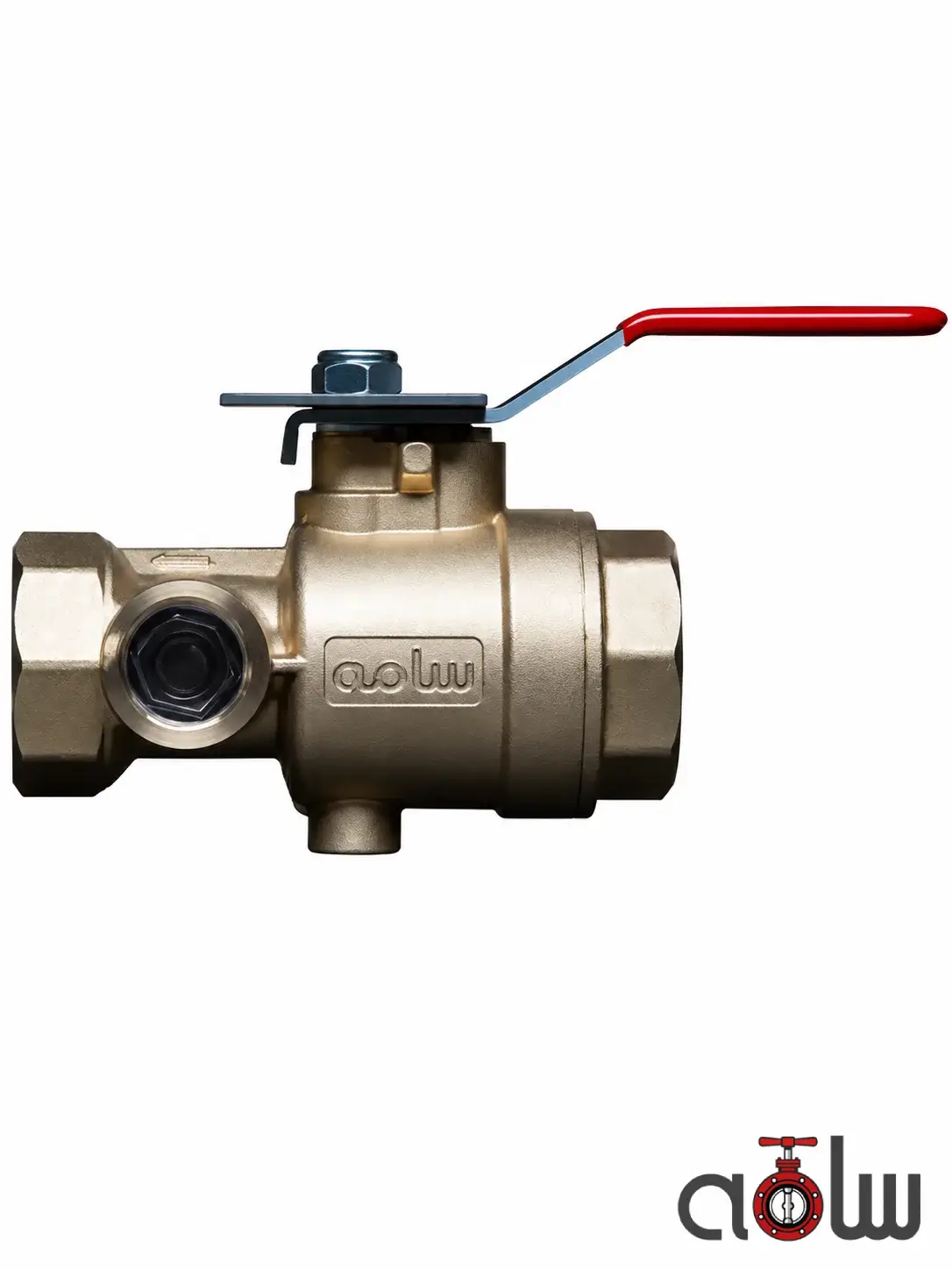

شیر تست و درین (Test & Drain Valve) با بدنه برنجی و دسته قرمز برای تست دورهای، شبیهسازی جریان و تخلیه کنترلشده آب در سیستم اسپرینکلر طراحی شده است.
شناسایی ظاهری
- بدنه برنجی مقاوم در برابر خوردگی
- دسته قرمز استاندارد آتشنشانی برای دسترسی سریع
- صفحه فلزی با نشانگرهای TEST / DRAIN / OFF
- پنجره شیشهای (Sight Glass) برای مشاهده جریان یا تخلیه آب
کاربرد در سیستم اطفاء حریق
- تست دورهای عملکرد زون و صحت عمل فلوسوئیچ و پنل اعلام
- تخلیه آب قبل از کار روی شیرها، اتصالات یا پمپ همان زون
- کاهش زمان توقف سیستم در نگهداری پیشگیرانه
- جزء رایج در مجموعه تجهیزات زون اسمبلی (Zone Assembly)
سایر مشخصات و جزئیات
نحوه عملکرد
- حالت TEST: باز کردن مسیر محدود برای شبیهسازی جریان و تست آلارم / فلوسوئیچ بدون فعال شدن همه سرپوشها.
- حالت DRAIN: تخلیه آب زون یا شاخه بهصورت کنترلشده هنگام تعمیر یا شارژ مجدد.
- حالت OFF / بسته: قطع مسیر در حالت عادی بهرهبرداری.
- جریان قابل مشاهده از طریق پنجره شیشهای برای اطمینان اپراتور.
مشخصات فنی رایج
- سایز اتصال: متناسب با لوله زون (معمولاً ۱″ تا ۲″)
- جنس بدنه: برنجی — مناسب آب آشامیدنی و سیستم اطفاء
- فشار کاری: مطابق فشار کاری شبکه اسپرینکلر همان زون
- قابلیت نصب در موقعیتهای افقی متداول در رایزر و شاخه
محل نصب
- روی شاخه زون، اغلب در پایینترین نقطه یا نزدیک شیر کنترل برای تخلیه gravitation
- بعد از شیر پروانهای و در مسیر مناسب برای تست جریان
- دسترسی آسان برای تیم نگهداری در بازرسیهای دورهای
مزایا
- یک قطعه برای دو نیاز تست و تخلیه — سادهسازی نقشه لوله
- کاهش خطر آب ماندگی و خوردگی در زون هنگام تعمیر
- مطابق عرف اجرایی پروژههای اسپرینکلر در ایران و استانداردهای بینالمللی
- نصب و آموزش اپراتور نسبتاً ساده
